HL-95耐高温氯化钾镀锌添加剂   包装规格：25kg/桶

　　本品是新开发的第三代高温氯化钾镀锌添加剂，它除了具有第二代氯化钾光亮镀锌的特点外，还有添加剂消耗量低、镀层光亮度高、脆性低、镀液浊点可达80℃以上，在65℃尚能镀出较光亮的镀层。其综合性能完全可以同国外同类产品相媲美，特点如下：

1、 镀液不含铵和其它络合物，废水处理简单。

2、 镀层全光亮，适应于低铬钝化。

3、 对各类基本材料适应性好，无论是高碳钢、渗透钢、铸铁件、粉末冶金件和锌压铸件均可镀上光亮锌层。

4、 镀层脆性较小，适用于镀较厚锌层。

5、 添加剂耗用量低，镀液维护容易，有利于降低生产成本。

6、 镀液泡沫低，用全浸、半浸滚桶皆可。

7、 镀液温度范围宽。

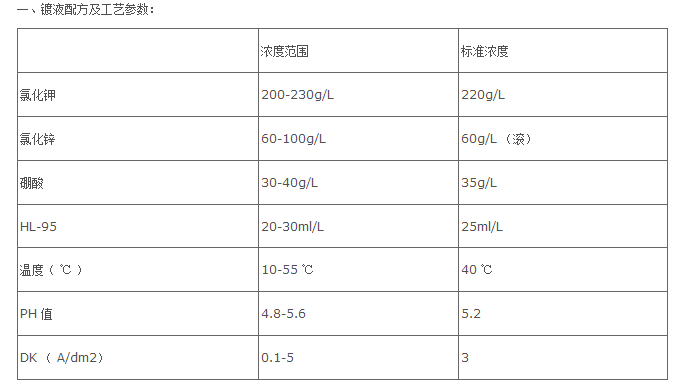

二、 镀液的配制：

1 、在渡槽中加入总体积 1/2 的自来水，加入所需量的氯化钾，搅拌使其完全溶解。2 、将所需的硼酸另用热水溶解后加入槽中。然后加入氯化锌，并加水至所需体积，搅拌至完全溶解。

3、 将所需量 HL-95 （开缸剂）加入搅拌，检查 PH 值即可电镀。

三、 镀液的维护：

1、 正常生产时，每周分析调整一次氯化钾、硼酸和氯化锌。

2、 HL-95B （补给剂）按每千安时消耗 100-140 毫升添加。添加时须用镀液稀释 2-3 倍加入。

3、 HL-95A （开缸剂）按 B 剂； A 剂 =2 ： 1 或 1 ： 1 添加。

4、 正常生产时， PH 值会逐渐升高，可用稀盐酸降低 PH 值。

5、 在连续的电镀过程中，镀液会积累少量铁，此时须加入稀释的双氧水，再经过滤奖铁杂质除去。

6、 应采用一级镀锌阳极。不能用铁板和不锈钢板作不溶性阳极，钛篮也会被腐蚀，不能使用。

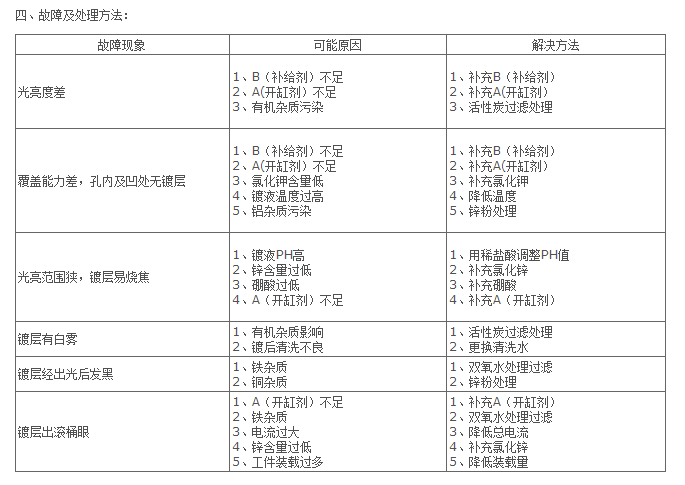

7、 当工件落入渡槽中，应及时取出，尤其是滚渡槽，须经常用磁铁吸起槽底的铁腐。
